EXTERNAL RUBBER ROTARY SHAFT SEALS

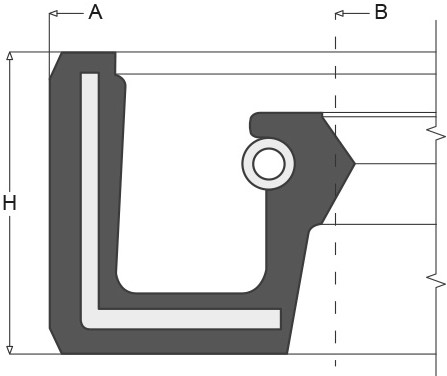

Rubber-metal sealing ring produced according to DIN 3760. The sealing lip is obtained by cutting to avoid imperfections. Energized with a toroidal spring.
PRESSURE: Up to 0.5 BAR (0.05 MPa) USE: Radial seal Ø EXTERIOR: Covered with rubber CONSTRUCTION: Rubber covered metal box + sealing lip + Toroidal spring

Come il profilo G, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + labbro di tenuta con molla toroidale + Parapolvere

Anello di tenuta in gomma-metallo costruito secondo norma DIN 3760 e con realizzazione speciale sia del labbro che del parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Parapolvere

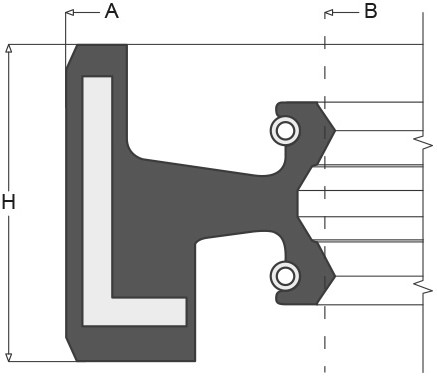

Anello di tenuta in gomma-metallo con doppio labbro e doppia molla toroidale. Assicura un sistema di tenuta compatto in alloggiamenti con spazio limitato, e per separare due differenti tipi di fluidi. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Doppio labbro di tenuta + Due molle toroidali

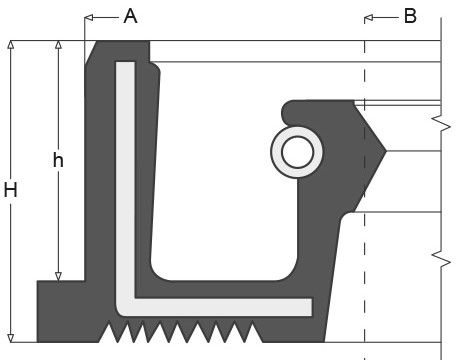

Anello di tenuta in gomma-metallo con performance speciali e prodotto per applicazioni non standard. Il tipo GF presenta una flangia sul diametro esterno. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Flangia

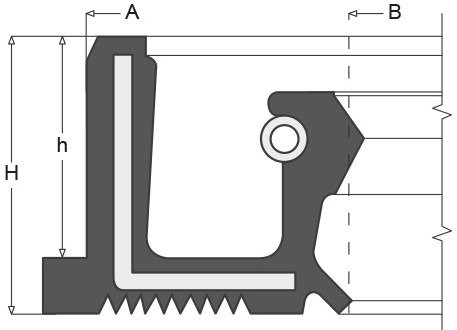

Come il profilo GF, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Flangia + Parapolvere

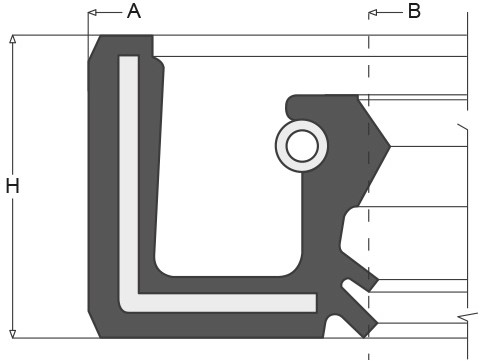

Anello di tenuta in gomma-metallo con performance speciali e prodotto per applicazioni non standard. Il tipo GPP presenta un doppio labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + labbro di tenuta + molla toroidale + Doppio parapolvere

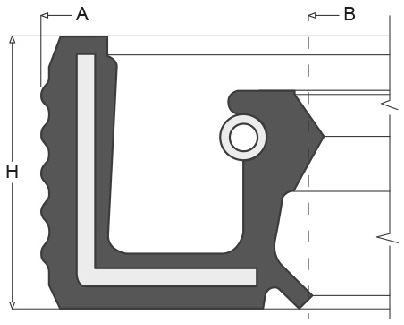

Come il profilo GRE, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma - Rigato COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Superficie esterna rigata + Parapolvere

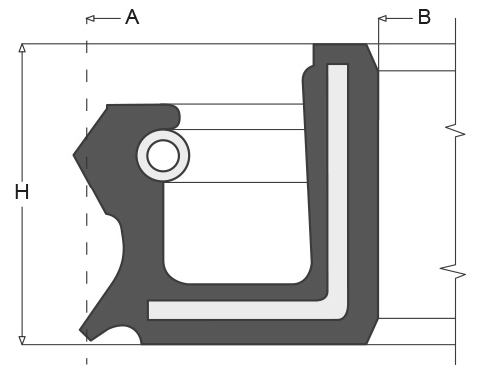

Come il profilo GTE, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Esterna Ø INTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Parapolvere

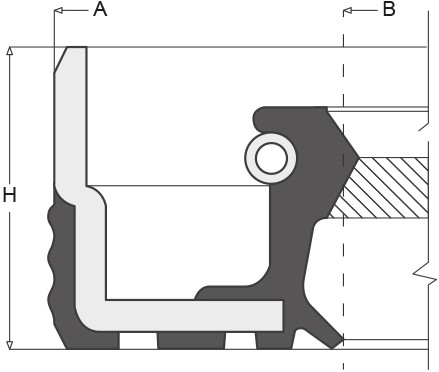

Come il profilo GZD, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta Molla toroidale + Rigatura destrosa (D) + Parapolvere

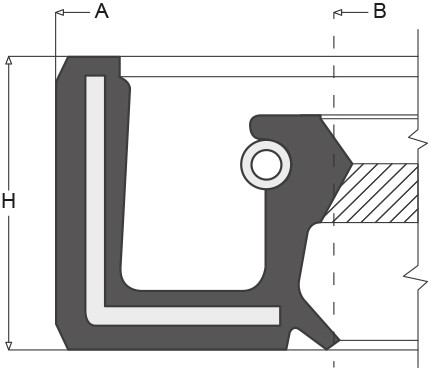

Come il profilo GZS, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Rigatura sinistrosa (S) + Parapolvere

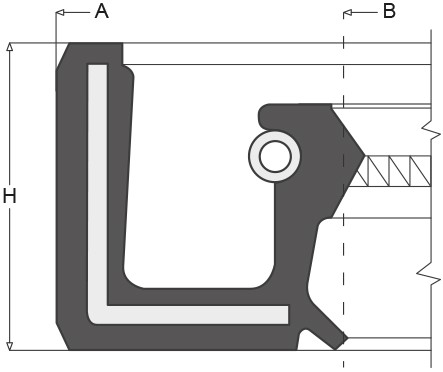

Come il profilo GZT, con labbro parapolvere. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Rigatura bidirezionale + Parapolvere

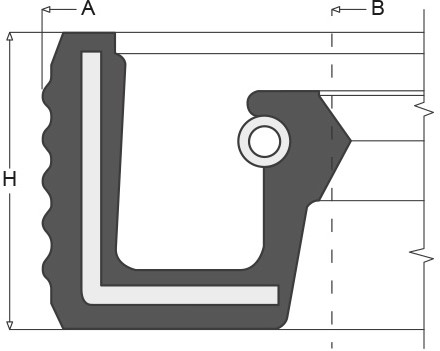

Anello di tenuta in gomma-metallo con performance speciali e prodotto per applicazioni non standard. Supeficie esterna rigata. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma - Rigato COSTRUZIONE: Scatolino metallico ricoperto in gomma + labbro di tenuta + Molla toroidale + Superficie esterna rigata

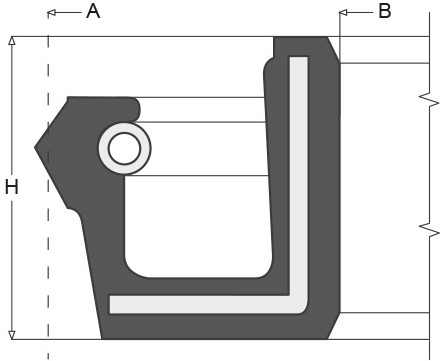

Anello di tenuta in gomma-metallo costruito secondo norma DIN 3760, per tenuta esterna. Il labbro viene finito da taglio per ottenere uno spigolo di tenuta senza imperfezioni, ed energizzato con una molla toroidale. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø INTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + labbro di tenuta + Molla toroidale

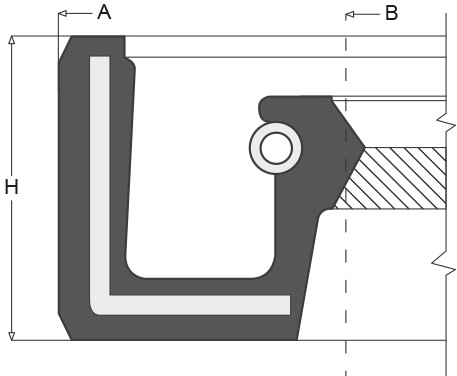

Anello di tenuta con rigatura conica sulla superficie interna del labbro. Solitamente utilizzato nell’industria automobilistica ed in particolare per gli alberi di guida. La rigatura a destra (D) limita l’uso a senso unico della tenuta (DESTROSA). PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Rigatura destrosa (D)

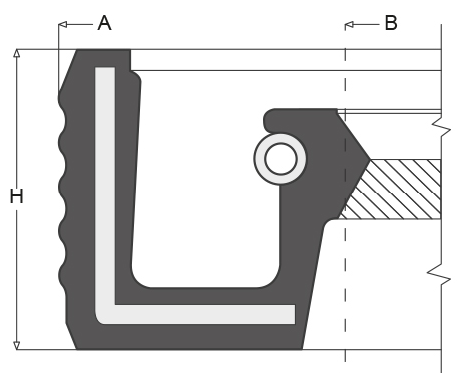

Anello di tenuta con performance speciali e prodotto per applicazioni non standard. L’aggiunta di una rigatura destrosa (D) esterna ha la funzione di compensare eventuali imperfezioni della sede di impiantaggio dell’anello. Viene utilizzato normalmente con sedi non rettificate o stampate. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma – Rigato COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta Molla toroidale + Rigatura destrosa (D) + Superficie esterna rigata

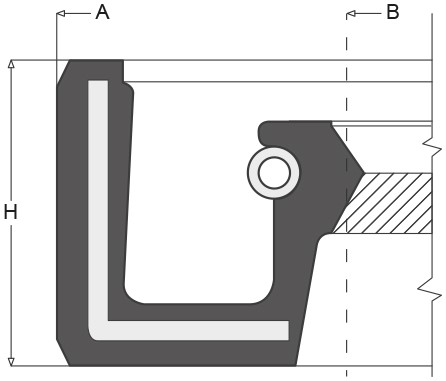

Anello di tenuta con rigatura conica sulla superficie interna del labbro. Solitamente utilizzato nell’industria automobilistica ed in particolare per gli alberi di guida. La rigatura a sinistra (S) limita l’uso a senso unico della tenuta (SINISTROSA). PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Rigatura sinistrosa (S)

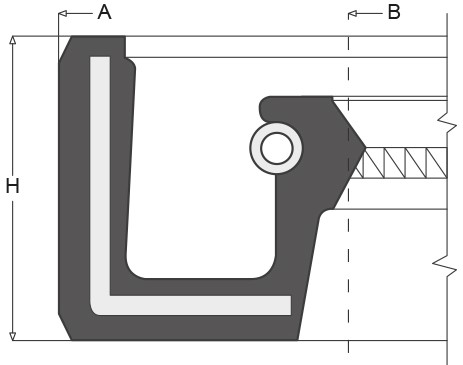

Anello di tenuta con rigatura conica bidirezionale sulla superficie interna del labbro. Solitamente utilizzato nell’industria automobilistica ed in particolare per gli alberi di guida. PRESSIONE: Fino a 0.5 BAR (0.05 MPa) IMPIEGO: Tenuta Radiale Ø ESTERNO: Ricoperto di gomma COSTRUZIONE: Scatolino metallico ricoperto in gomma + Labbro di tenuta + Molla toroidale + Rigatura bidirezionale

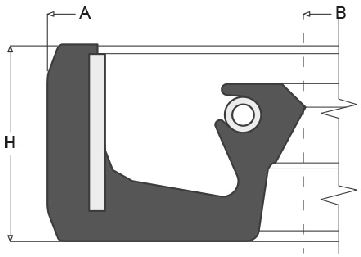

•FP• produce una gamma completa di anelli di tenuta tipo TGF, compresi quelli per applicazioni con alte pressioni. Questi profili speciali sono variazioni degli standard, studiati per garantire performance eccellenti con tali condizioni. Sono identificati con la descrizione BP.

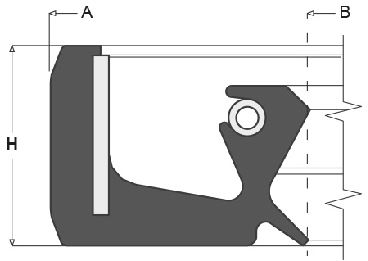

Come il profilo TGF, con labbro parapolvere. PRESSIONE: 0 BAR (0 MPa) “aperta” - 0.5 BAR (0.05 MPa) “chiusa” IMPIEGO: Tenuta Radiale Ø ESTERNO: Gomma COSTRUZIONE: Anello in gomma + Bandella metallica + Labbro di tenuta + Molla toroidale + Parapolvere
